极早期火灾探测器在洁净厂房中的设置策略

2025-05-08 16:30:18

次

在洁净厂房内，极早期火灾探测器的设置显得尤为重要，需覆盖生产全过程。除了主要生产区域，重要的变配电设备、核心数据机房以及生产工艺设备也是探测器设置的关键位置。

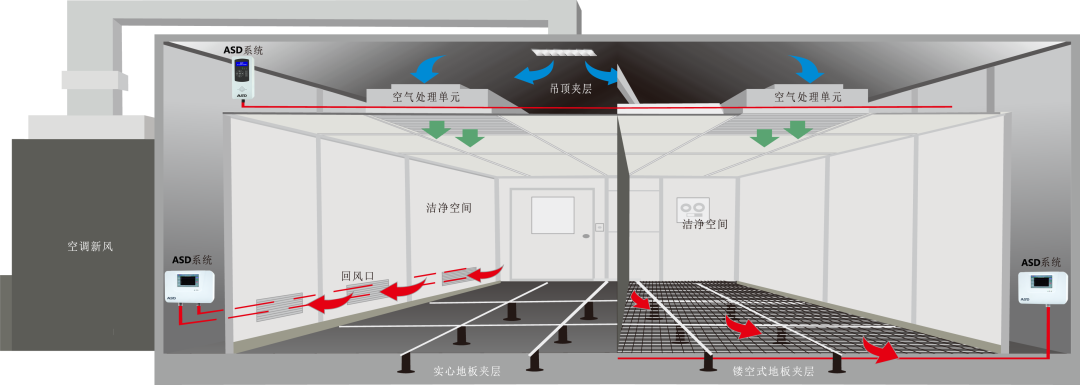

洁净区域内的设置形式

在洁净区域内，极早期火灾探测器的设置形式多种多样。一般而言，电子洁净厂房会在回风夹道、冷却盘管、架空地板以及华夫板处等位置设置探测器。这些设置位置会根据气流流向进行合理调整。

极早期火灾探测器

回风夹道内的设置

采样管通常安装在回风夹道钢格栅网附近，采用吊装在格栅网下方的方式。在回风采样处，每个采样孔的保护面积不超过0.36平方米，采样孔的间距则根据回风气流的流速控制在150~300mm。

冷却盘管上的设置

当回风夹道前设有冷却盘管时，可在冷却盘管上设置采样管。根据气流模拟，所有空气在进入洁净室前都会经过此区域。采样管道应均匀地布置在冷却盘管的迎风面前的专用龙门架上，与风机盘管的安装距离保持在5至20厘米之间，以避免在采样孔附近产生紊流。

极早期火灾探测

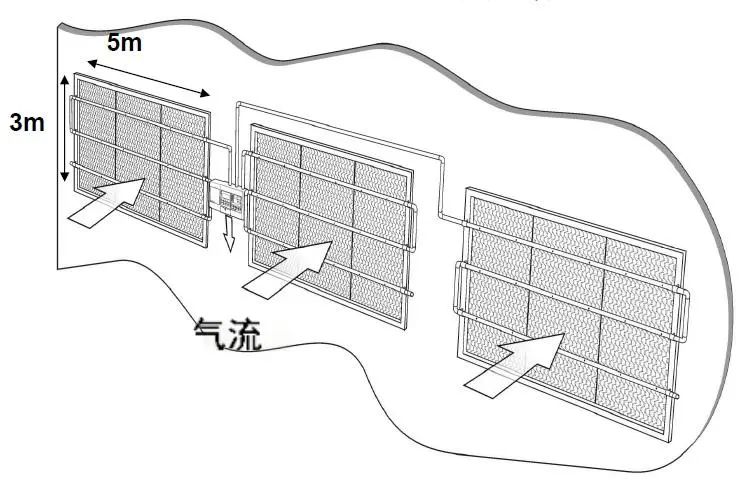

采样管在冷盘管上安装示意

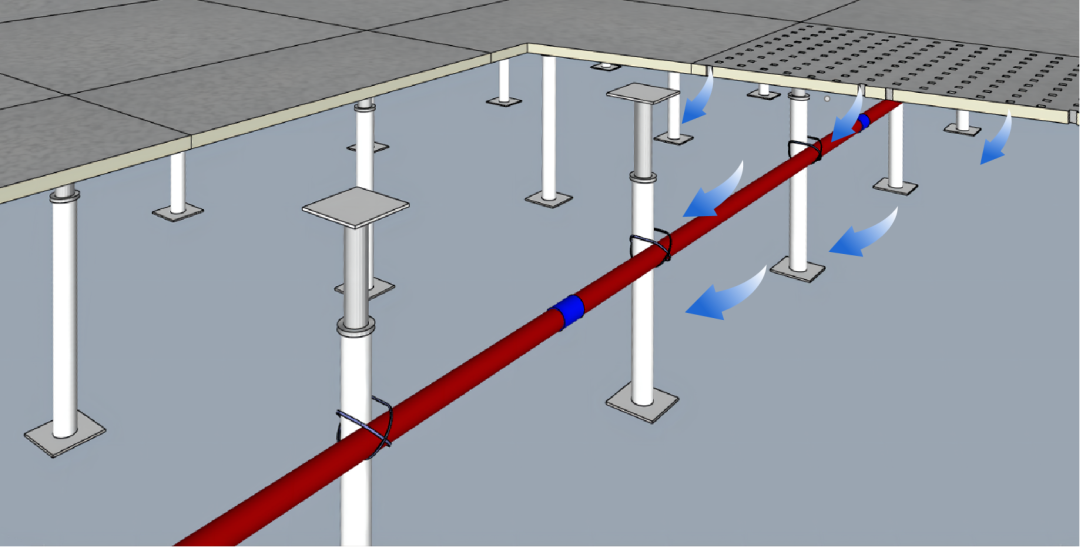

华夫板下或高架地板下设置

为确保系统能及时报警，在大面积洁净厂房内，还需考虑在华夫板下方或高架地板下方设置探测器。对于没有设置下技术夹层、没有华夫板的洁净室区域，可采用高架地板下的气流循环方式。

在此情况下，极早期报警系统的采样管设置与在华夫板下相同，采样孔方向与气流路径方向也需保持20°或45°角。

极早期火灾探测设备

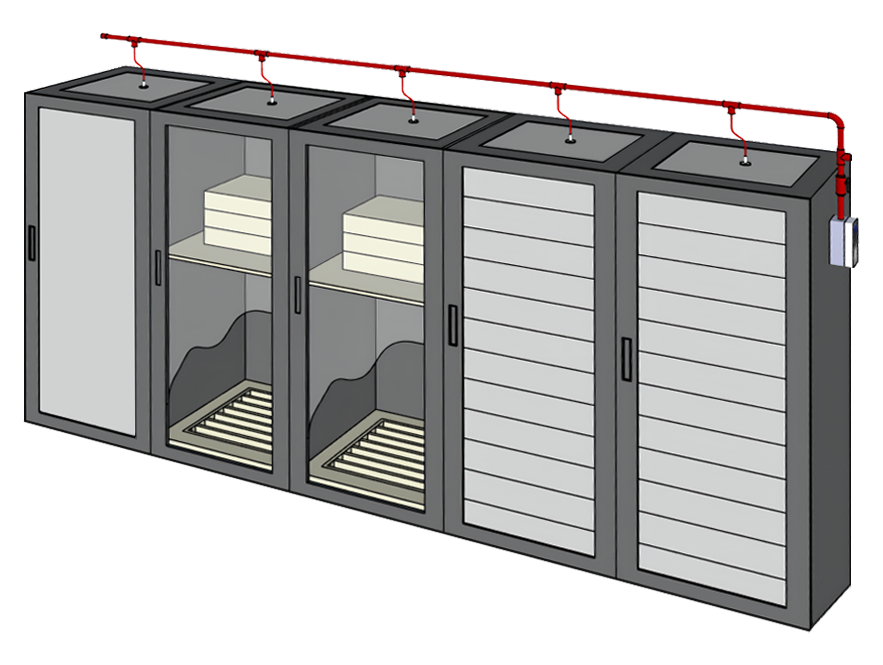

重要变配电设备上的设置

变配电室不仅为动力设备和生产设备供电，还是火灾自动报警的重点防护区域。探测器的采样管采用在配电柜内插入毛细管采样的安装方式，以加强对设备的保护。
